压缩箱主要技术参数
技术项目 | 技术参数 | 技术参数 |
型号 | YK6606型 | YK6608型 |
外形尺寸:长*宽*高(mm) | 4100×2495×2650 | 4500×2495×2650 |
箱体容积(m3) | 6 | 8 |
设备投料口高度mm | 1500 | 1500 |
底梁宽度mm | 1060 | 1060 |
导向轮轮距mm | 2200 | 2200 |
吊耳中央高度(mm) | 1570 | 1570 |
液压系统额定压力(Mpa) | 21 | 21 |
**压缩力(KN) | 280 | 280 |
压实密度(t/m3) | 可达0.8 | 可达0.8 |
运行噪音dB | ≤65 | ≤65 |
电机功率(Kw) | 4 | 4 |
电源 | 380V.三相.1**,防水设计 | 380V.三相.1**,防水设计 |
推头循环时间(S) | ≤42 | ≤42 |
压缩腔单次循环行程容积(m3) | 1.2 | 1.2 |
理论:单机处理垃圾量(m3/h) | >92 | >92 |
卸料后门开启方式 | 利用车载24V电源,电控、液压。 | 利用车载24V电源,电控、液压。 |
整机重量(kg) | 4100 | 4500 |
配套车辆 | 5吨底盘10吨钩臂 | 5吨底盘12吨钩臂 |

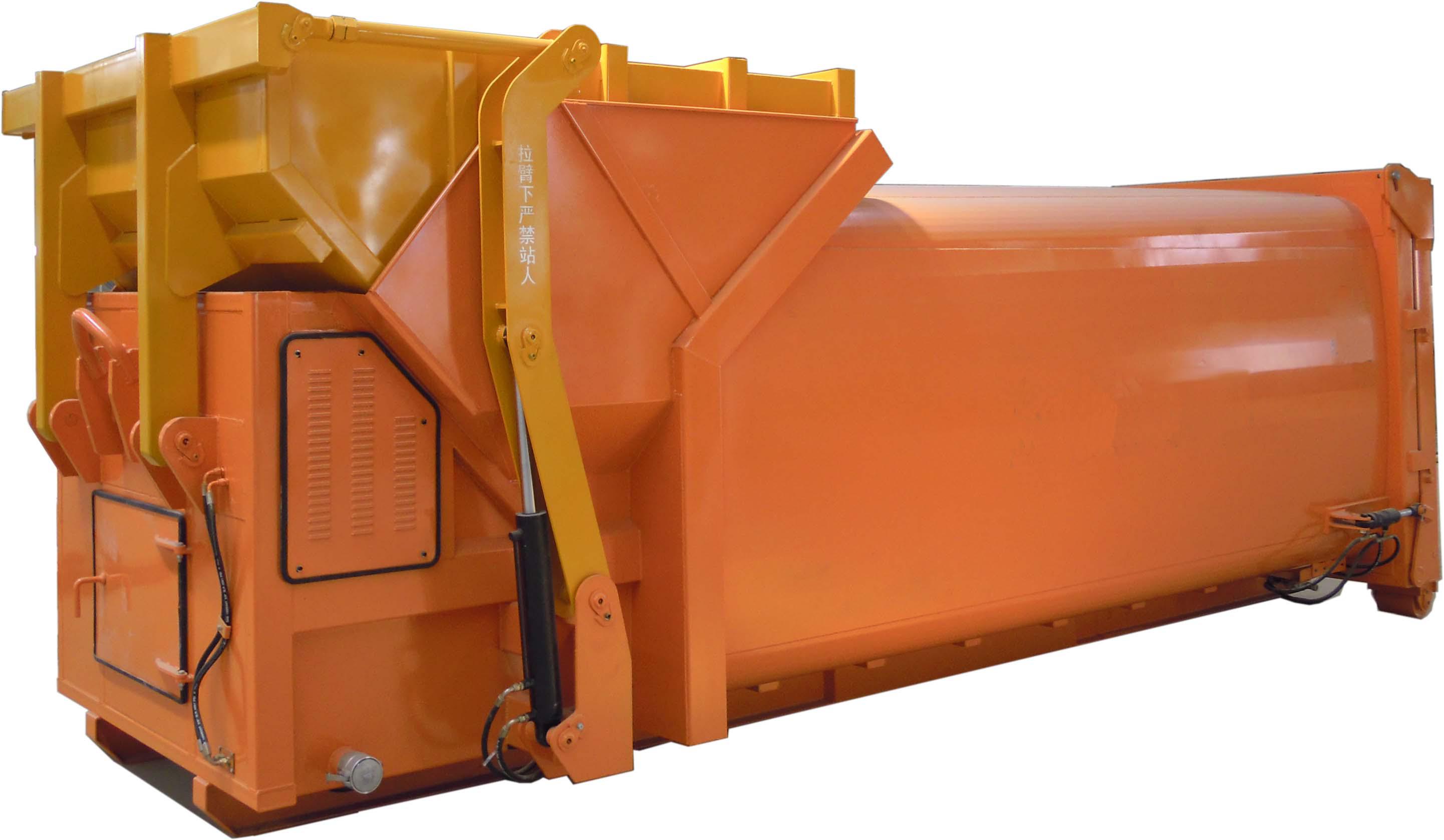

移动式联体压缩垃圾箱主要组成部件(厂家电话:15391695203): (1). 压缩机(电液控制动力系统);
(2). 翻转料斗;
(3). 集装箱;
(4). 卸料后门;
(5). 箱体导向定位钢板;
根据园区的整体环境,推荐并建议使用在北京、上海、广州、深圳等城市已广泛采用的密封性能更好、上料更简便、维护更便捷的移动式联体压缩垃圾箱。
根据站内实际空间采用一站一机或两机的布置。智能化让联体箱的使用维护更简单方便,一目了然的显示屏集中体现设备运行状态;压缩量大节省运营成本;占地面积小,土建成本低,外形美观实用;可完全实现站内垃圾不落地,清洁更彻底,臭气不外溢,运输过程可完全杜绝抛洒滴漏得二次污染现象。
移动式联体压缩垃圾箱独具的特性 1)
适用性高: 该设备占地面积小,仅需铺设简单的地面钢板导轨;
无需预埋件,就可快速安装就位使用;
适用于垃圾桶、手推车、微型收集车的进料;
压实密度0.65-0.85t/m3。
2)
灵活性强: 可根据实际需要随时移动使用地点,以应对临时性大型集会的调用。
3)
液压系统: 采用知名品牌的阀组、油泵和专用油缸,通过优化设计,油温控制和设备可靠性高于国内同类产品。
4)
智能控制系统: A)实现智能化控制,精确显示设备运行状况: 控制系统:可实现各动作单独运动、各动作间互锁、电液控制、程序智能控制;操作安全简便,可靠性高。
智能系统:可记忆操作记录,自动随运行工况检查并反映压缩机可能出现的问题并提示;
显示系统:可显示压缩装置的运行工况、操作记录及箱体装载情况;
安全保护系统:箱满自动停机、提示转运、避免超载,操作面板设有防护装置,安全可靠。
B)科学与实践的合理应用,降低能耗,有效节约使用成本: 采用功率为
4Kw的知名品牌专用电机。保证实际应用的同时降低能耗,为用户节约运营成本。
5)

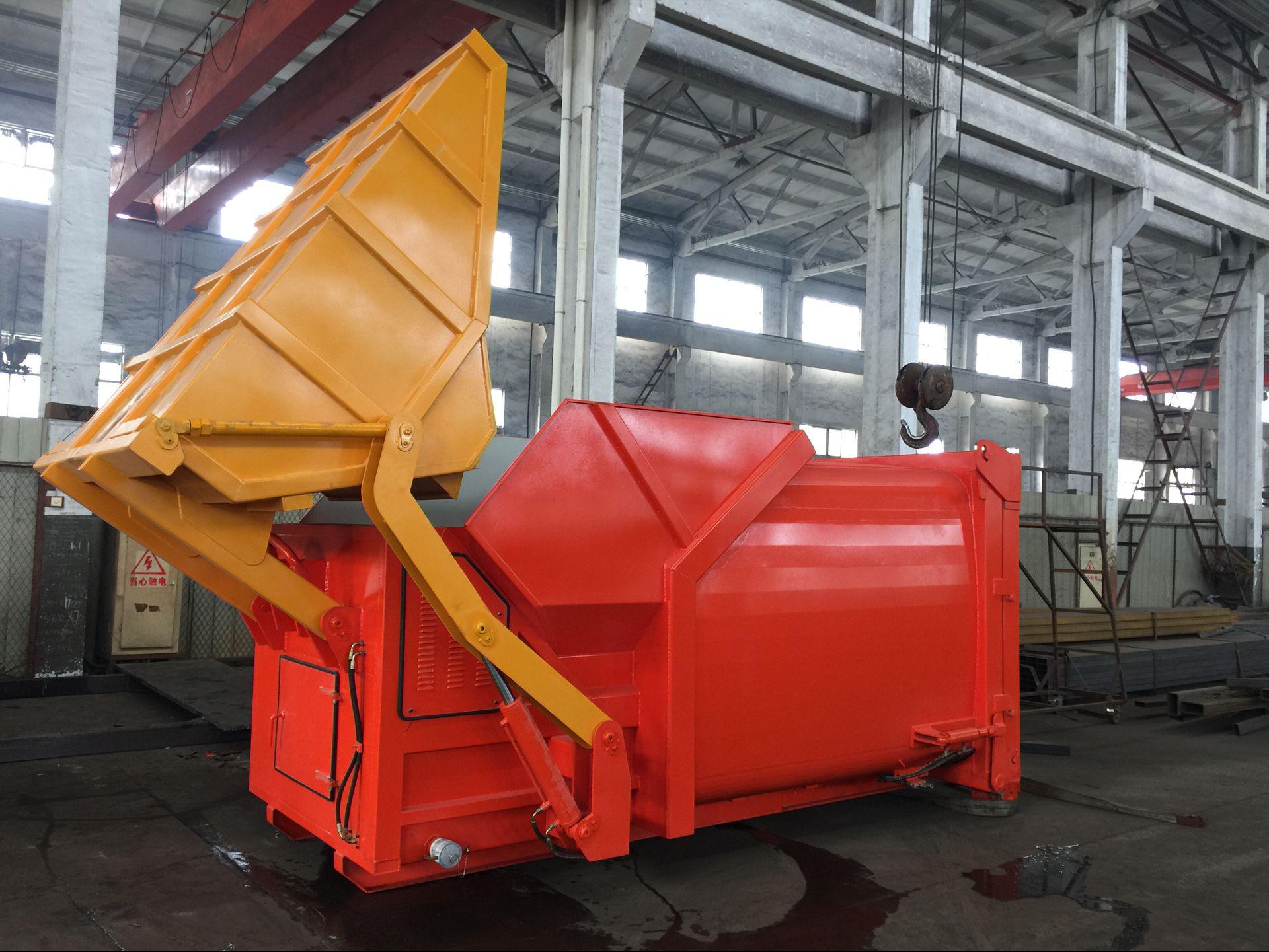

翻转斗型式以机载液压系统为动力,额定提升载重能力大于1000公斤,举升翻转垃圾斗的过程平顺、稳定且工作噪音小;与压缩头联接一体的大型翻转斗容积大于3m
3,适合垃圾桶、手推车、微型收集车的进料,装配远程线控操作面板,有效避免操作翻转过程中造成的灰尘、污水等。
6)
压缩腔采用独有的向内倾斜设计,使垃圾颗粒和垃圾压渗液在重力的作用下更易进入垃圾箱体内,减少了压缩腔的磨损,更有利于增加垃圾压装量;
该设计已获得国家专利,专利名称:高效垃圾压缩箱,专利申请号: 201220743139.1。 7)
压缩腔前端底部设置污水箱更有利于污水的存储、排放和清理,有效保护和延长主推液压油缸的使用寿命,减少垃圾压缩腔后端的垃圾清理难度和次数,明显减轻环卫工人的工作量;
该设计已获得国家专利,专利名称:一种垃圾压缩箱,专利申请号: 201220743098.6。 8) 压缩腔内设有固定爪勾,防止垃圾回弹。
9) 机头排污通道采用两端直管设计,有利于污水排放和清理堵塞,管口采用消防专用安全排水阀,口径大,密闭性能好,杜绝运输过程中的污水滴漏现象。
10)
卸料门(后门)密封: 后门嵌有整体三元乙丙橡胶密封条,伸缩性强,耐用性高,密封性能更佳,可有效杜绝污水的渗漏,维护更换简单方便。
通过实际使用证明,当垃圾含水率为30%,相当于南方城市夏季垃圾的**含水量时,在
压缩运输过程均保证100%密封性能。 11)
电控液压锁紧机构 利用车载24v电源,液压控制部分和锁紧油缸都布置在尾部,控制线和液压管路短了近10倍,采用防水插座保证使用安全;在驾驶室实现卸料门的开启/关闭操作,维护更为简单方便。
此设计已获得国家专利,专利名称:垃圾压缩箱,专利申请号: 201220743068.5
