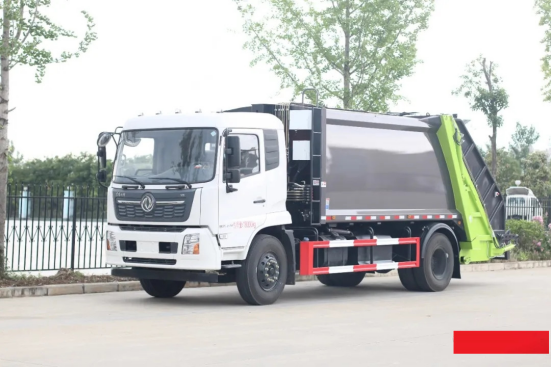

东风天锦国六12-14方压缩式垃圾车

东风天锦12-14立方压缩垃圾车采用东风天锦4700轴距二类环卫底盘生产，国五发动机采用康明斯180马力或210马力，东风6档变速箱，电动玻璃、冷暖空调、ABS、9.00R20钢丝胎或275/80真空胎，国六发动机采用康明斯210马力，东风6档变速箱，冷暖空调，ABS、275/80R22.5轮胎。

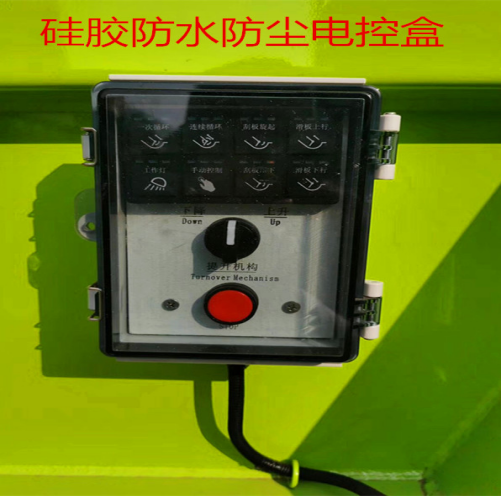

东风天锦国六12-14方压缩式垃圾车上装配置：上装箱体采用国标450HB优质耐磨锰钢板材无缝焊接而成，弧形箱体，箱体容积12立方或14立方，同一配置箱体也可做14立方，板材厚度边4底5，厦门银华牌液压油缸、烟台未来牌液压油缸（合资），多路阀体采用湖南鸿辉品牌、扬州中梅品牌，可选配上海强田牌多路阀体，电控系统采用德国西门子品牌，控制面板采用防水防尘硅胶控制盒，德国进口光电开关，整车液压油管采用广州天河品牌，具有耐高压，耐腐蚀等特点，可加装双联泵，双泵合流垃圾装卸速度更加快。我厂压缩垃圾车采用双向压缩，垃圾压缩后密度由0.3达到0.7/立方左右，并配备两个污水处理箱，车辆具有自行装卸功能，可配合240L塑料桶、铁桶、方桶、铲车等上料，可选装三角斗，摆臂、全密封斗等系列，可选装遥控器控制等

  东风天锦压缩式垃圾车整体外形美观，具有很高的性价比、安全可靠、操作便捷。上装部分由密封式垃圾箱、填装器、推铲、液压传动系统和电气控制系统组成。整车为全封闭型，采用电气液一体化技术，借助机、电、液联合自动控制系统，通过垃圾箱、填装器和推铲等专用装置，实现垃圾倒入、压碎或压扁、强力装填，把垃圾挤入车厢并压实和推卸。压缩过程中的污水全部进入污水厢，解决了垃圾运输过程中的二次污染的问题。

　　1、东风天锦国六12-14方压缩式垃圾车产品结构介绍

A、东风天锦国六12-14方压缩式垃圾车箱体结构 垃圾箱采用加强梁和高强度钢板焊接而成牢固的框架结构，侧面采用纵向无拼焊工艺的整板制作，侧板上下加强梁与侧板整体成型，采用专用设备冷弯成型，大R角成型，提高了刚性，侧板纵向无焊缝，有效避免了传统拼焊工艺长时间使用造成的焊缝疲劳失效等缺陷，顶面为圆弧曲面，箱体底板与箱体侧板采用先进的拼焊工艺，避免了传统焊接工艺长期使用造成箱体漏水的现象，箱体前下部设置有大容量污水收集箱，提高了车辆污水储存能力，整体箱体外形美观，重量轻，受力好，不易变形。

推铲总成 推铲由矩形钢管骨架和折弯板焊接构成，推铲两侧及顶部安装有可调节的密封条，确保推铲与箱体间隙，不仅结构轻巧，又能使垃圾均匀分布，卸料干净彻底。

填装器总成 主要由填装器壳体、滑板、刮板等构件组成，填装器滑道采用高强度的耐磨材料冷弯成型，下部弧形板采用高强度耐磨材料制作成型，弧形板上加工有漏水口，便于填装器内部污水流入下部污水储存箱，避免运输过程中污水洒漏,填装器下部设置有大容量污水储存箱，污水箱有两个大口径污水排放口;滑板两侧采用整体尼龙滑块，具有自润滑性，稳定性高，耐磨性能更好;刮板受力部位采用局部加强处理，结构牢固，重量轻。

翻转机构采用折弯材料和型材拼焊而成，结构牢固，外形美观。

油缸支座，垃圾桶提升构件，卡桶导向板，连杆支座等受力部位采用铸钢件整体铸造成型，结构牢固，不易断裂。

　　2、东风天锦国六12-14方压缩式垃圾车液压传动系统介绍

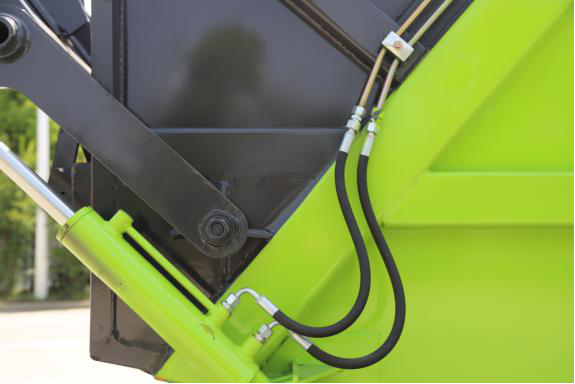

A、液压油缸采用国内知名品牌-厦门银华/烟台未来/海普瑞斯/博力品牌，国内主流环卫车油缸供应商，油缸所有密封件采用英国进口HALLITE品牌，确保油缸使用寿命。

B、液压油泵采用合肥长源/合肥皖液生产的铝合金齿轮泵，性能稳定，可靠性高。

C、多路换向阀采用扬州中梅、湖南鸿辉、上海强田、意大利HC等品牌，国内环卫车主流配套厂家。

D、液压管路采用国内知名品牌，钢管为徐州全球通，软管为广州天河。

　　3、东风天锦国六12-14方压缩式垃圾车电气控制系统介绍

系统采用模块化设计思路搭建，主要由控制箱总成、前操作CAN总线按键盘、后操作按键盒组、接近开关传感器、车体线束五部分组成，各部件之间通过航空插件，汽车级防水插件等连接器相互对接。集成化高，系统简练，安装方便，接线简单，简化系统，防护等级高，耐水，耐腐蚀，IP67防护等级，9~36VDC宽工作电压范围，单个按键寿命100万次以上，已在工程机械、环卫机械业内广泛应用，可靠性高，性能稳定，具有背光功能，方便夜晚作业，美观大方。

上装线束采用一体化设计，可靠性高，安装、布线方便，汽车、工程机械线束专业制造商生产，垃圾压缩车专业导通检测台，正确率100%，满足QC/T29106-2014汽车线束标准，各接头功能标识明显，防错，安装方便，效率高。

　　4、东风天锦国六12-14方压缩式垃圾车工作装置

　　不同用户可根据不同的垃圾搜集方式，选装不同的翻桶(斗)机构：翻标准垃圾铁桶ZBT59003-88(300L)、塑料垃圾桶(240L)、塑料垃圾桶(660L)、随车小垃圾斗(800L)、密封遮盖式垃圾斗(1400L)、摆臂垃圾斗(3000L)。

东风天锦国六12-14方压缩式垃圾车上装参数：

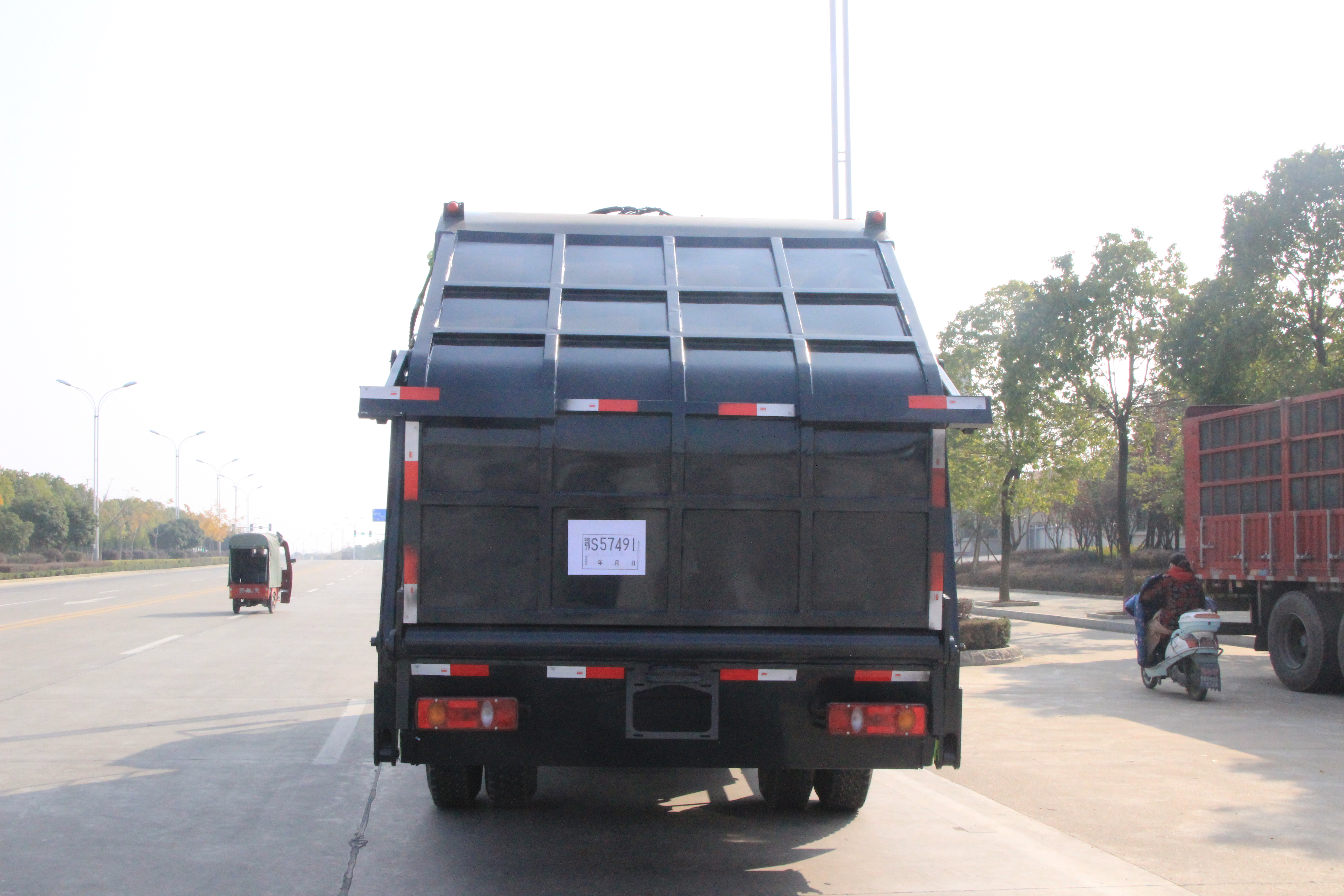

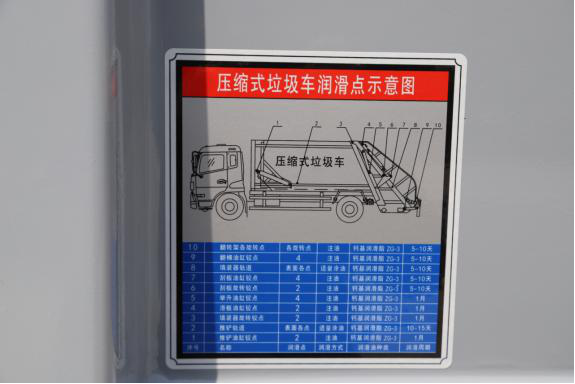

东风天锦国六12-14方压缩式垃圾车更多细节图：
